GENERADORES DE VACÍO DE UNA ETAPA

• El funcionamiento de los generadores de vacío de una etapa está basado en el principio Venturi
• Los generadores de vacío de la serie 15 01/03/05 10, se usan generalmente para el servomecanismo de ventosas, para el agarre y el desplazamiento de objetos no porosos y de equipos en los que la solicitud de la capacidad es muy limitada
• Esta serie de generadores tiene una capacidad de aspiración comprendida entre 2,8 y 12,5 m3/h, con un grado de vacío máximo de 150 mbares absolutos
• Están realizados enteramente en aluminio anodizado

GENERADORES DE VACÍO DE UNA ETAPA CON EXPULSOR

• También el funcionamiento de estos generadores de vacío de una etapa está basado en el principio Venturi
• Los generadores de vacío de la serie 15 02/04/06 10, tienen las mismas características técnicas que los de la serie 15 01/03/05 10; se diferencian de estos últimos por una cámara integrada en su interior que, durante el funcionamiento del generador, se presuriza y, cuando cesa la alimentación, descarga el aire comprimido en la misma acumulado en la conexión de la aspiración, restableciendo de esta forma la presión atmosférica para el uso
• Si cuando se usa, por ejemplo, se conecta una ventosa, con este sistema de expulsión se despegará más rápidamente con respecto a los generadores de vacío que no lo tienen
• Están realizados enteramente en aluminio anodizado

• Se pueden integrar directamente a los órganos de sujeción de ventosas de las máquinas para embalajes
• Máximo rendimiento a bajas presiones de uso (2 – 3 bares)
• Máximo grado de vacío: -70 KPa
• Caudales 1 o 4 m3/h
• Su conformación permite la aspiración de polvos y pequeños residuos de elaboración, sin que se produzca la obstrucción

GENERADORES DE VACÍO DE UNA ETAPA CON EXPULSOR FVG 3 – 5

• Estudiado específicamente para aplicaciones de sujeción de altísima frecuencia
• Máxima presión de alimentación: 4 bares
• Disponibles con caudales de 9, 3 y 5 m3/h
• Máximo grado de vacío: -85 KPa
• Expulsor excluible
• Completamente realizado con aluminio anodizado
• Máximo rendimiento incluso a bajas presiones de alimentación
• Bajo consumo energético
• Simplicidad de instalación

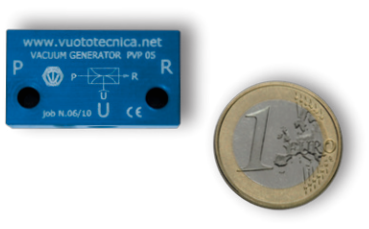

GENERADOR DE VACÍO DE UNA ETAPA PVP 05

• Medidas particularmente reducidas en relación con sus prestaciones
• Máximo grado de vacío: – 82 KPa
• Caudal: 0,5 m3/h
• Presión de alimentación: de 1 a 6 bares
• Máximo consumo de aire a 6 bar: 0,5 Nl/s
• Peso: 14 gramos
• Completamente realizado con aluminio anodizado

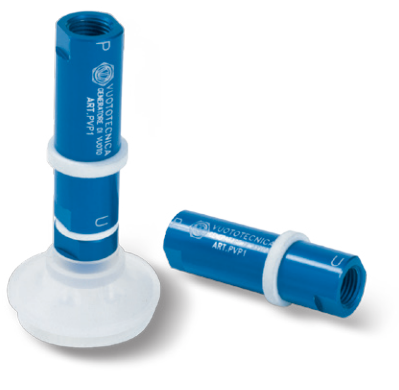

GENERADOR DE VACÍO DE UNA SOLA ETAPA EN LÍNEA PVP 1

• Principio de funcionamiento Venturi
• La característica que lo diferencia de los generadores de vacío tradicionales son las conexiones para el aire de alimentación y vacío que están en el mismo eje, mientras que la conexión de descarga del aire aspirado y del agota ad de todos los componentes
• Las ventajas derivadas de la conformación son el menor espacio ocupado, la simplicidad de mantenimiento y la facilidad de ensamblaje con las ventosas
• Está dotado de un filtro de alambre de acero inoxidable en la aspiración y de un silenciador de microfibras en la descarga
• Cantidad de aire aspirada 1 m3/h
• Máximo grado de vacío: -85 KPa
• Presión de alimentación: de 3 a 5 bares
• Máximo consumo de aire a 5 bares: 0,8 Nl/s
• Peso: 44 gramos
• Completamente realizado con aluminio anodizado

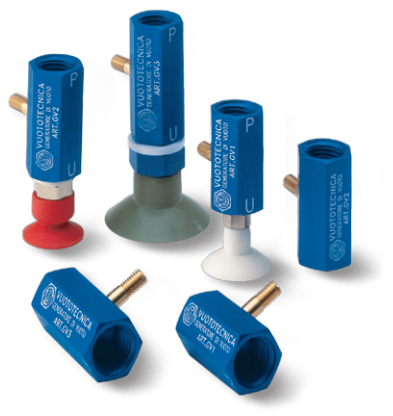

GENERADORES DE VACÍO DE UNA ETAPA EN LÍNEA SERIE GV

• También el funcionamiento de estos generadores de vacío está basado en el principio Venturi
• Se distinguen de los generadores clásicos por las conexiones del aire de alimentación y el vacío, colocadas en el mismo eje, mientras que la conexión relativa a la descarga del aire aspirado y el consumido está colocado de forma ortogonal al eje
• Las ventajas que derivan de esta conformación son los mínimos espacios, la facilidad de ensamblaje y la simplicidad de mantenimiento
• Estos generadores de vacío pueden ser ensamblados directamente sobre los soportes de las ventosas y sobre los portaventosas
• Están realizados en aluminio anodizado, a excepción de la boquilla de descarga que es de latón

GENERADORES DE VACÍO DE UNA ETAPA PVP2M

• Estos generadores de vacío están basados en el mismo principio Venturi que los descritos anteriormente y ofrecen las mismas prestaciones técnicas; se distinguen por su diferente conformación
• La conexión de aspiración es roscada para permitir el ensamblaje de una ventosa con soporte, mientras que, en el mismo eje, pero desde la parte opuesta, un orificio con roscado métrico, permite instalar el generador directamente en el automatismo o en los portaventosas
• Están realizados enteramente en aluminio anodizado
• Equipados con ventosa, son verdaderas y auténticas unidades de agarre autónomas

GENERADORES DE VACÍO DE UNA ETAPA PVP 7-14-18 SX / SXLP

• Disponibles con caudales de aspiración comprendidos entre 8,3 y 18 m³/h
• Presiones de alimentación comprendidas entre 4÷6 bares para los artículos IZQ y entre 1÷3 bares, para los SXLP
• Máximo grado de vacío: -85 KPa
• Completamente realizados con aluminio anodizado
• Eyectores y tornillos de acero inoxidable
• Guarniciones de retención de EPDM o en Viton, por encargo
• Silenciador “ free-flow” SSX, de alta absorción sonora, instalado de serie

GENERADORES DE VACÍO MULTIETAPA M.. SSX

• Caudales variables de 3,6 a 18 m3/h
• Presión final: 150 mbar abs.
• Completamente realizados con aluminio anodizado
• Dotados de serie con el nuevo silenciador “free-flow” SSX, de elevada absorción sonora
• El uso de estos generadores se aconseja cuando en el ambiente de trabajo el nivel de ruido debe mantenerse dentro de valores muy bajos

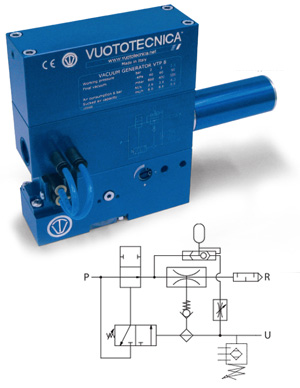

GENERADORES DE VACÍO DE UNA SOLA ETAPA Y MULTIFUNCIÓN, TOTALMENTE NEUMÁTICOS, SERIE VTP

• Unidades de vacío autónomas, capaces de conectar completamente un sistema de sujeción por succión.
• Funcionamiento totalmente neumático, con presión de alimentación máx de 4 bares
• Original sistema de alimentación, por medio de obturadores coaxiales
• El eyector de una sola etapa del que está dotado, permite elevadas velocidades de vaciado
• Una válvula de retención es parte integrante de los generadores VTP y garantiza el mantenimiento del vacío en el uso durante la modulación del sistema energy saving.
• Un vacuostato neumático controla la alimentación del aire comprimido, manteniendo el grado de vacío dentro de los valores de seguridad preestablecidos (histéresis) permitiendo de esta forma un importante ahorro energético
• Para el sistema de expulsión, se usa el aire acumulador durante el ciclo de trabajo en una correspondiente cámara localizada en el cuerpo del generador que, cuando cesa la alimentación y al ser dosificada por medio de un regulador de flujo de tornillo, es descargada automáticamente en la conexión del uso para el rápido establecimiento de la presión atmosférica
• El filtro de aspiración, que se puede inspeccionar fácilmente, es parte integrante de los generadores
• Un silenciador colocado en la descarga del aire gastado, reduce al mínimo el ruido
• Los caudales máximos son de 8 y 12 m³/h
• Máximo grado de vacío: -KPa 90
• Están preparados para la instalación de un micro vacuostato art. 12 05 11 en el uso, que se suministra por encargo
• Se aconsejan especialmente para el sector de la robótica industrial

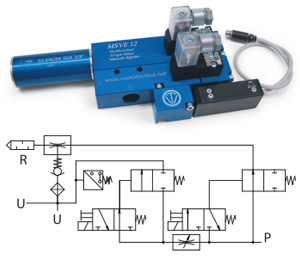

GENERADORES DE VACÍO DE UNA SOLA ETAPA Y MULTIFUNCIÓN, SERIE MSVE

• Unidades de vacío autónomas, capaces de conectar completamente un sistema de sujeción por succión.
• El sistema de alimentación original del aire comprimido por medio de obturadores coaxiales, permite el aporte de grandes cantidades de aire tanto a los eyectores como al sistema de expulsión, garantizando una mayor rapidez de agarre y de separación de la carga “agarrada”
• El eyector de una sola etapa del cual están dotados, permite elevadas velocidades de vaciado, con relación a sus capacidades de aspiración y ciclos de trabajo cada vez más rápidos
• Gestionan todas las funciones de una instalación de vacío para la manipulación por vacío: aspiración, control de sujeción ejecutada y liberación con contrasoplado, regulable en intensidad y duración.
• Un vacuostato digital controla el aire comprimido de alimentación y el arranque del ciclo en toda seguridad
• El filtro de aspiración y la válvula de retención están integrados en los generadores
• Un regulador de flujo de tornillo, dosifica la cantidad el aire comprimido de expulsión.
• Un silenciador colocado en la descarga del aire gastado, reduce al mínimo el ruido
• Presión de alimentación máx: 4 bares
• Caudales de 3- 5- 8 y 12 m³/h
• Máximo grado de vacío: – KPa 90
• Un juego de cables con energy saving integrado, se suministra por encargo.
• Se aconsejan especialmente para el sector de la robótica industrial

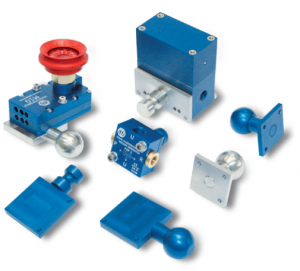

KIT DE FIJACIÓN DE ALUMINIO O ACERO PARA GENERADORES DE VACÍO DE UNA SOLA ETAPA Y MULTIETAPA

• Dotados de conexión con articulación esférica o cilíndrica de uso común en el sector Automoción
• Modelos simples para Venturi de una sola etapa (15 01 10 – 15 03 10 – PVP2 – PVP3) o con expulsor integrado (15 02 10 – 15 04 10)
• Modelos de Venturi multietapas (M3 – M7 – M10 – M14 – M18)
• Su uso permite la realización de un órgano de sujeción compacto (Venturi+ventosa) de fácil integración con los gripper de los robot.

GENERADORES DE VACÍO MULTIETAPA Y MULTIFUNCIONAL MVG

• Son verdaderas unidades de vacío autónomas capaces de conectar completamente un sistema de sujeción por succión
• Gran compactación y gran capacidad de aspiración, relacionada con sus reducidas dimensiones
• Están dotados de dos microelectroválvulas para la interceptación del aire comprimido de alimentación y el soplado de la descarga, un regulador de flujo de tornillo, el vacuóstato digital para la gestión del aire de alimentación y el comienzo del ciclo en condiciones de completa seguridad
• El filtro de aspiración y la válvula de retención están integrados
• El módulo de vacío multietapa ensamblado es fácil de reemplazar y se encuentra disponible para caudales de 3 a 14 m3/h
• Un juego de cables con dispositivo energy saving integrado, se suministra a pedido
• Máximo grado de vacío: -85 KPa
• Se aconseja para el sector de la robótica industrial

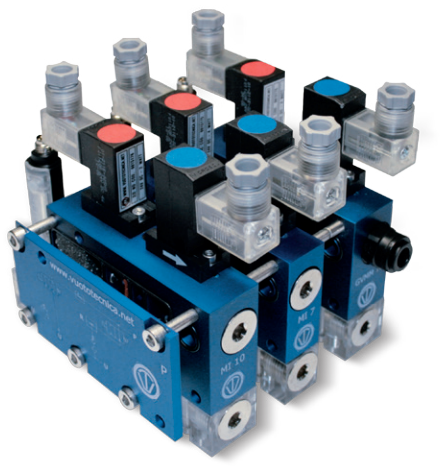

GENERADORES DE VACÍO MULTIETAPA Y MULTIFUNCIÓN MODULARES GVMM

• Son verdaderas unidades de vacío autónomas capaces de conectar completamente un sistema de sujeción por succión
• Pueden ensamblarse a uno o más módulos intermedios MI usando tornillos
• El original sistema de conexiones internas para la alimentación del aire comprimido, permite comunicar entre sí sin el uso de colectores externos
• Están dotados de dos microelectroválvulas para la interceptación del aire comprimido y el soplado de la descarga, un regulador de flujo de tornillo, el vacuóstato digital para la gestión del aire de alimentación y la puesta en marcha del ciclo en condiciones de seguridad
• El filtro de aspiración y la válvula de retención están integrados
• Un juego de cables con dispositivo energy saving integrado, se suministra a pedido
• Caudales variables de 3 a 14 m3/h
• Presión final 150 mbar abs.
• Indicados para el sector de la robótica industrial, la Automoción en particular

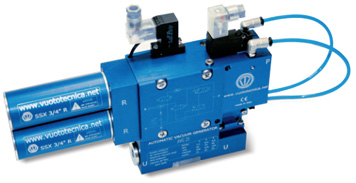

AVG: AUTOMOTIVE VACUUM GENERATOR

• Nacido de la estrecha colaboración con los departamentos de ingeniería de las mejoras casas automovilísticas
• Altísima velocidad de vaciado para ciclos de trabajo cada vez más elevadas en el sector del estampado de chapas
• Gestiona todas las funciones de una instalación de vacío por ventosas: aspiración, control de sujeción ejecutada y liberación con contrasoplado, regulable en intensidad y duración
• Dotado de serie de circuito de ahorro energético de aire comprimido de alimentación (energy saving system), se gestiona mediante vacuóstato neumático integrado
• Mantenimiento del energy saving system incluso en ausencia total de alimentación eléctrica

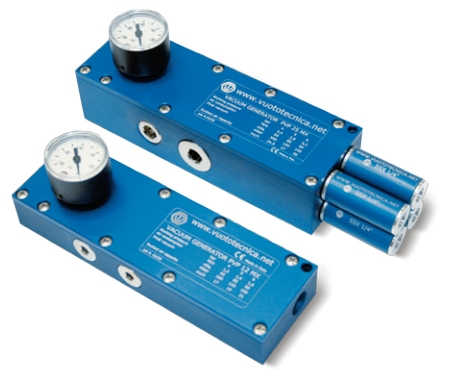

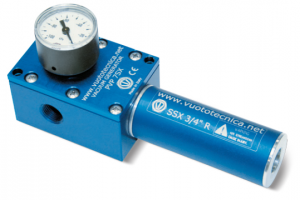

GENERADORES DE VACÍO MULTIETAPA PVP12 ÷ 25MX/MXLP

• Aumentada capacidad de aspiración equivalente al consumo de aire comprimido de los modelos de una sola etapa
• Presiones de alimentación comprendidas entre 4÷6 bares para los artículos MX y entre 1÷3, para los MXLP
• Caudales comprendidos entre 10,5 y 31 m³/h
• Completamente realizados con aluminio anodizado
• Eyectores y tornillos de acero inoxidable
• Juntas de retención de EPDM
• Válvulas de lámina de silicona de serie a, por encargo, en Viton
• Indicador de vacío de serie instalado
• Conexiones de aspiración suplementarias, para otros puntos de uso o para instrumentos de control
• Conexiones de descarga del aire aspirado roscadas para permitir la instalación, por encargo, de los silenciadores “free-flow” SSX, de elevada absorción sonora

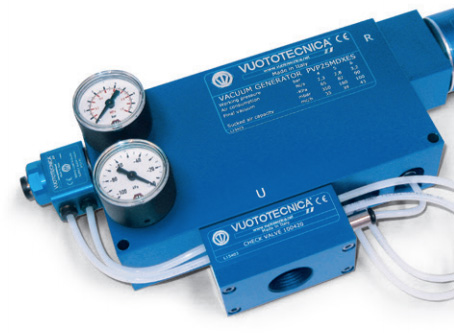

GENERADORES DE VACÍO MULTIETAPA PVP 25 ÷ 75 MDX/MDXLP

• Disponibles con caudales de aspiración comprendidos entre 20 y 103 m³/h
• Presiones de alimentación comprendidas entre 4÷6 bares para los artículos MDX y entre 1÷3 bares, para los MDXLP
• Máximo grado de vacío: -90 KPa
• Caracterizados por eyectores de nueva concepción, poseen una excelente relación entre cantidad de aire consumido y el aspirado, aventajando los consumos operativos
• Completamente realizados con aluminio anodizado
• Eyectores y tornillos de acero inoxidable
• Guarniciones de retención de EPDM o en Viton, por encargo
• Silenciador “free-flow” SSX, de alta absorción sonora, instalado de serie en la salida del aire aspirado
• Nuevas puertas de aspiración roscadas para otros puntos de uso o para la conexión directa de instrumentos de medición y control.
• Por encargo, están dotados de un kit para el ahorro energético del aire comprimido (Energy Saving System), compuesto por un vacuostato neumático, una válvula neumática de alimentación de obturación coaxial, una válvula de retención y la tubería necesaria

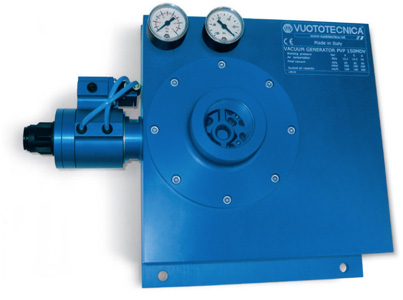

GENERADORES DE VACÍO MULTIETAPA PVP 150 ÷ 750 MD/MDLP

• Grandes capacidades de aspiración en dimensiones de espacio muy contenidas
• Eyectores de acero inoxidable de nueva concepción, montados en bastidores modulares
• La superposición de uno o más bastidores, determina la capacidad del generador.
• Disponibles con caudales de aspiración comprendidos entre 85 y 900 m³/h
• Máximo grado de vacío: -90 KPa
• Presiones de alimentación comprendidas entre 4÷6 bares para los artículos MD y entre 1÷3, para los MDLP
• Posibilidad de regulación del nivel de vacío y del caudal, en función de la presión del aire de alimentación.
• Silenciadores integrados en todos los generadores
• Completamente realizados con aluminio anodizado
• Guarniciones de retención y válvulas de disco de EPDM o en Viton, por encargo
• Por encargo, están dotados de un kit para el ahorro energético del aire comprimido (Energy Saving System), compuesto por un vacuostato neumático, una válvula neumática de alimentación de obturación coaxial, una válvula de retención y la tubería necesaria

GENERADORES DE VACÍO MULTIETAPA PVP 40 ÷ 300 M/MLP

• Están disponibles con capacidades de aspiración comprendidas entre 24 y 320 m3/h
• Presiones de alimentación comprendidas entre 4÷6 bares, para los artículos M y entre 1÷3 bares, para los MLP
• Posibilidad de regulación del grado de vacío y de la capacidad según la presión del aire de alimentación
• Caracterizados por eyectores de nueva concepción, gozan de una relación excepcional entre la cantidad de aire consumida y la aspirada, facilitando los consumos operativos
• Silenciadores integrados en todos los modelos
• Están realizados enteramente en aluminio anodizado
• Eyectores y tornillería de acero inoxidable
• Guarniciones de hermeticidad y válvulas de lámina en EPDM o en VITON, por encargo
• Mantenimiento limitado a una simple limpieza periódica de los filtros y nada más

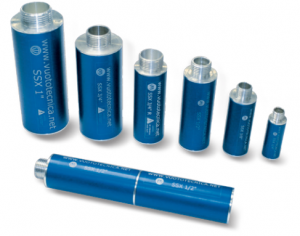

SILENCIADORES

• Idóneos para eliminar el ruido del aire de descarga de los generadores de vacío
• Coberturas de aluminio anodizado
• Material fonoabsorbente de fibras naturales
• Dos versiones en función de su longitud y conexiones disponibles de 1/4” a 2” gas
• Reducción del ruido de -13 a -20 dB (A)

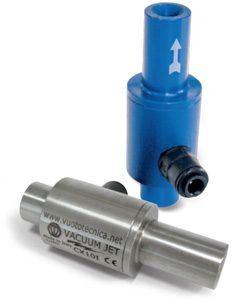

GENERADORES DE FLUJO VACUUM JET

• El efecto ciclónico creado por el aire comprimido insuflado en una cámara anular concéntrica al aparato, tiene la propiedad de crear una depresión en su interior e inducir un gran volumen de aire hacia la salida del mismo
• Al cambiar la presión del aire de alimentación, variará, como consecuencia, la depresión y la cantidad de aire aspirada
• La particular conformación de los generadores y su principio de funcionamiento de flujo rectilíneo, permiten la aspiración y la transferencia de productos de diferente naturaleza, sin interferencias
• Son apropiados para la transferencia de polvos, granulados, serrín, granos, virutas metálicas, productos alimentarios líquidos o secos, etc, o para aspirar humos, nieblas refrigerantes, condensaciones de agua o de aceite, etc.
• Disponibles en aluminio anodizado y en acero Inoxidable

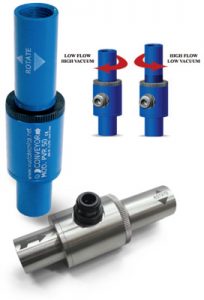

GENERADORES REGULABLES DE VACÍO CONVEYOR

• Funcionamiento basado en el principio Venturi
• Nivel de vacío máximo posible – 70/80 KPa
• Están dotados de eyector regulable con gran diámetro de flujo que permite variar el caudal y el nivel de vacío sin variar la presión del aire de alimentación
• Su conformación y el principio de funcionamiento de flujo rectilíneo, permiten la aspiración y la transferencia de productos de diferente naturaleza, sin interferencias, como polvos, granulados, virutas metálicas, productos alimenticios líquidos o secos, etc.
• Se pueden emplear también en ambientes de trabajo con peligro de incendio o de explosión.
• Disponibles de diferentes tamaños, de aluminio anodizado y de acero inoxidable

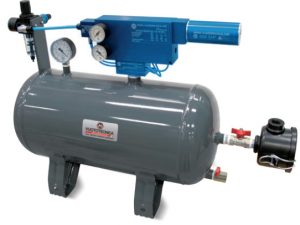

MINIDEPRESORES NEUMÁTICOS

• Pequeñas unidades autónomas apropiadas para la producción de vacío, alimentados por aire comprimido
• Están constituidos por un pequeño depósito de chapa de acero, un generador de vacío neumático proporcionado a su volumen y un equipo de mando neumático
• El mantenimiento del grado de vacío en el depósito, preprogramado con el vacuostato mini neumático del que están dotados es completamente automático
• Los minidepresores neumáticos son apropiados para el servomecanismo de pequeñas unidades de trabajo, fijas o móviles
• No necesitan corriente eléctrica, se aconsejan para el uso en ambientes de trabajo con peligro de incendio o de deflagración

DEPRESORES NEUMÁTICOS

• Son unidades autónomas apropiadas para la producción de vacío, alimentados exclusivamente por aire comprimido
• Están constituidos por un depósito de chapa de acero, un generador de vacío de la serie PVP …MDX, con dispositivo Energy Saving ES integrado, proporcionado a la capacidad volumétrica del depósito y un equipo neumático de mando
• El mantenimiento del grado de vacío en el depósito, preprogramado con el vacuostato integrado en el generador es completamente automático
• Se emplean para el servomecanismo de sistemas de agarre de depresión y su uso se aconseja en ambientes de trabajo con peligro de incendio o de deflagración
